Inhalt Hier wird beschrieben, wie mit einem GPS Flugaufzeichnungen gemacht und in einem räumlichen Modell dargestellt werden können.
Aufzeichnung der Daten Die Aufzeichnung der Daten erfolgt mit einem handelsüblichen GPS.
Meine Aufzeichnungen habe ich mit dem Forerunner 305 gemacht.
Besser wäre es, ein GPS zu verwenden, welches die Höhe barometrisch misst (z.B:: den Garmin Edge). Im Gewicht ist allerdings der Forerunner unschlagbar und daher auch für kleinere Modelle geeignet.
Bearbeitung der Daten Die Daten können aus dem GPS ausgelesen werden, z.B.: mit Gps Utility. Und dann mit einem Texteditor (z.B.: Ultraedit) in das Format gebracht werden, welches die Auswertesoftware lesen kann.
Dartellung der Daten Die Daten werte ich mit der Software "Skyplotter" von www.sprut.de aus die eigentlich für einen anderen Datenlogger geschrieben worden ist. Mit der Software wird ein räumliches Bild erstellt, welches beliebig gedreht werden kann. Damit kann man dann verschiedene Parameter auswerten und seinen Flugstiel verbessern.
genauer Ablauf 1. Daten mit GPS aufzeichnen
2. SW download von http://www.sprut.de/electronic/soft/skyplot.htm
3. GPS Daten auslesen
4. GPS Daten im Textformat speichern (z.B.: GPS UTILITY, im PCX5 Format)
5. Mit Texteditor in Format von Skyplotter bringen (siehe unten)
6. als .csv abspeichern und mit Skyplotter öffnen

Format für Skyplotter Input (soweit ich das herausgefunden habe)
- erste und zweite Zeile enthält Kalibrierdaten für Datenlogger AD/Kanäle
- der 2. Wert auf 64 sagt scheinbar, dass GPS Daten geloggt sind
- alle anderen Werte auf 0 setzen
die einzelnen Spalten bedeuten (so weit ich das herausgefunden habe)
1: AD16 ??
2: AD0 (Höhe)
3: AD1 ??
4: AD2 (Speed, Differenz-Drucksensor)
5: AD3 (Strom)
6: AD4 (Spannung)
7: GPS (Breite)
8: GPS (Länge)
9: GPS Höhe (in 0,1 m)

wir brauchen nur 7, 8 und 9, die restlichen Wert können 0 sein.

Beispiel

Zeile 1: 0;64;0;0;0;0;
Zeile 2: 0;0;0;
Zeile 3: 0;0;0;0;0;0;0;0;0;0;0;0;0;4725442;0945181;04360;
Zeile 4: 0;0;0;0;0;0;0;0;0;0;0;0;0;4725441;0945181;04350;
usw.

Downloads und Links Link zu GPSUtil Software
Skyplotter neusete Version gibt es bei www.sprut.de
Beispieldatei Flug
Beispieldatei Biketour
Macros zur Umwandlung der GPS Datei in Logger Formatfür Ultraedit 12
Beschreibung im txt Format

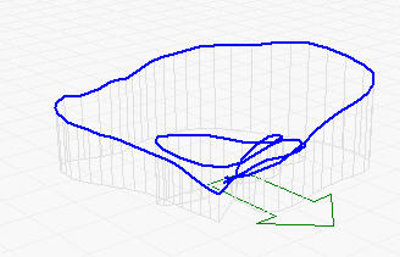

Beispiel Flugaufzeichnung

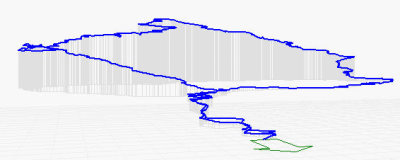

Beispiel Biketour
